RECON™ Stützmauer
Eigenschaften

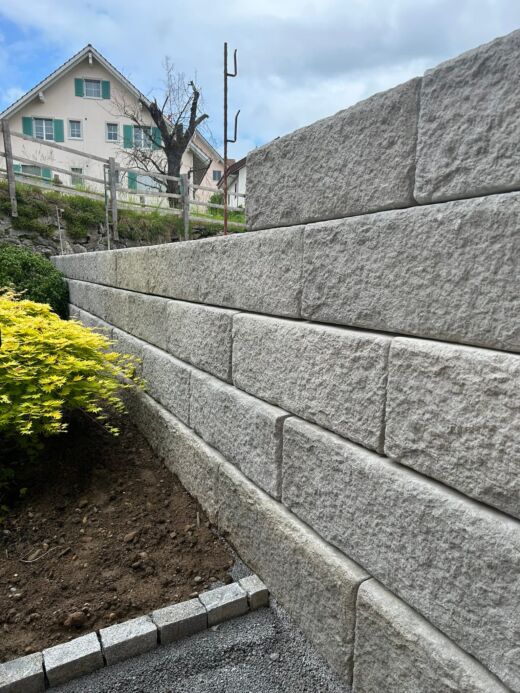

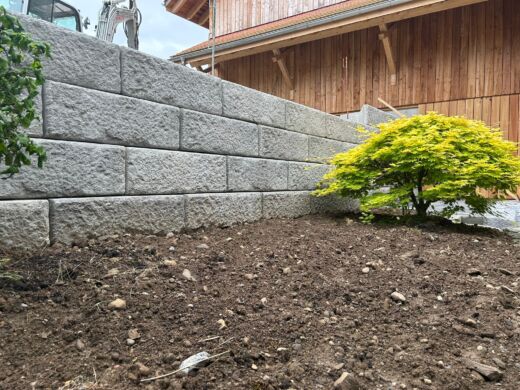

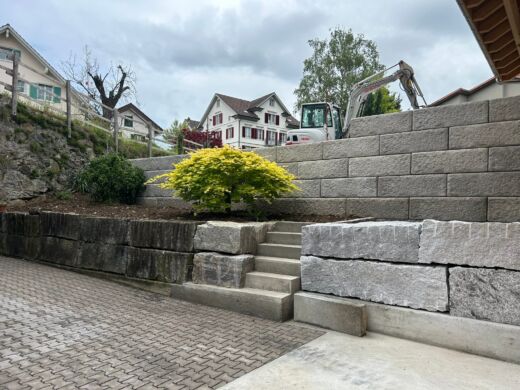

Optisch eine massive Granitblockmauer – technisch ein raffiniertes Stützmauersystem aus Beton. Ihr Vorteil: Dank der Nut-Feder-Verbindung sparen Sie beim Bau Zeit und Kosten. Dabei ist das genaue Versetzen an der einbetonierten Hebeschlaufe einfach und sicher. Egal ob geradlinige, eckige oder kurvige Mauer: Mit der Recon™ Stützmauer ist nahezu jede Form möglich. Wählen Sie die wirtschaftlichere Bauweise für Ihr Projekt. Denn die Recon™ Stützmauer kann sowohl als klassische Beton-Schwergewichtsmauer mit unterschiedlich tiefen Systemsteinen oder in Kombination mit Geogittern als erdbewehrte Schwergewichtsmauer ausgeführt werden. Unabhängig welche Bauweise Sie wählen – die grosse Versetzleistung macht die dauerhafte Recon™ Stützmauer ideal für den Infrastrukturbau.
Download
OPTIK STRUKTURIERT
grau
TECHNISCHE DATEN UND FORMEN
B60 / B100
N60 / N100
NH60 / NH100
AH60
P60 /P100
A60
AEL60
AER60
NE60
| BEZEICHNUNG | LÄNGE cm | HÖHE cm | TIEFE cm | GEWICHT ca. kg/St. | BEDARF ca. St/m2 |
| B60 Basisstein | 122 | 41 | 60 | 660 | 2 |
| B100 Basisstein | 122 | 41 | 100 | 1031 | 2 |
| N60 Normalstein | 122 | 41 | 60 | 639 | 2 |
| N100 Normalstein | 122 | 41 | 100 | 997 | 2 |
| NH60 Normalstein halb | 61 | 41 | 60 | 302 | 4 |
| NH100 Normalstein halb | 61 | 41 | 100 | 441 | 4 |
| NE60 Normalstein Eck | 122 | 41 | 60 | 635 | |
| P60 Passstein | 122 | 41 | 60 | 551 | 2 |
| P100 Passstein | 122 | 41 | 100 | 845 | 2 |
| A60 Abschlussstein | 122 | 41 | 60 | 445 | 2 |
| AH60 Abschlussstein halb | 61 | 41 | 60 | 212 | 4 |
| AEL60 Abschlussstein Eck links | 122 | 41 | 60 | 500 | |
| AER60 Abschlussstein Eck rechts | 122 | 41 | 60 | 500 |

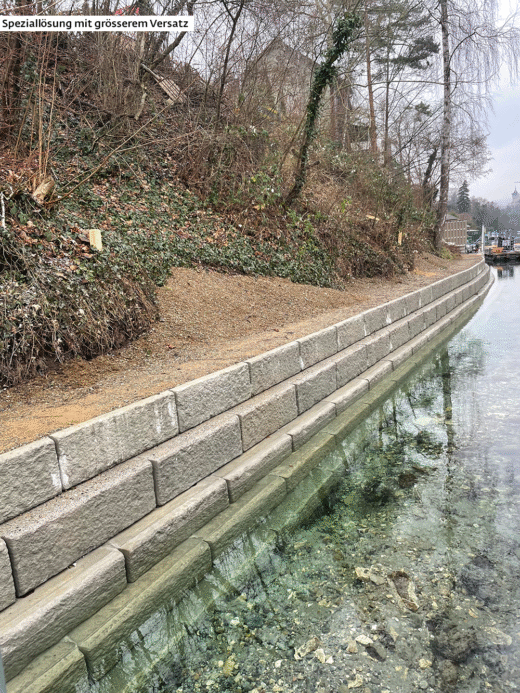

Versatz
Durch die Nut-Feder-Verbindung stellt sich zwischen zwei Blockreihen ein Versatz von 2.5 cm ein. Betrachtet man die Maueransichtsfläche, ist diese 3.6° zur Vertikalen geneigt. Benutzen Sie die untere Tabelle, um bei einer geraden Mauer den totalen Versatz zwischen dem Mauerfuss und der Mauerkrone zu bestimmen. Bei Mauern mit Kurven wird der Versatz grösser.
Tabelle Versatz
| MAUERHÖHE | 0.82 m | 1.64 m | 2.46 m | 3.28 m | 4.10 m |
| Versatz | 2.5 cm | 7.5 cm | 12.5 cm | 17.5 cm | 22.5 cm |

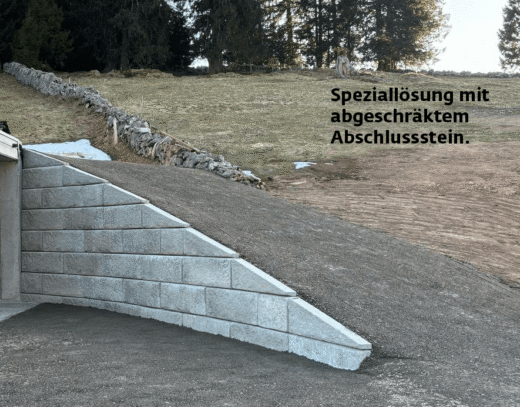

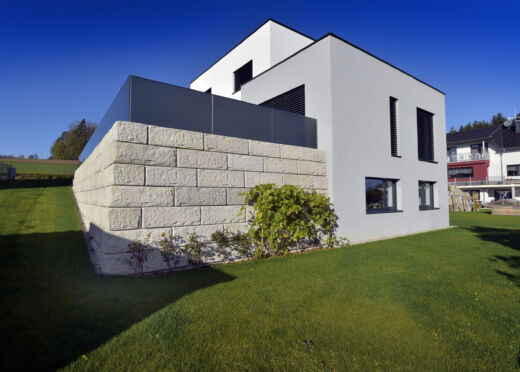

Gestalten von Aussenecken

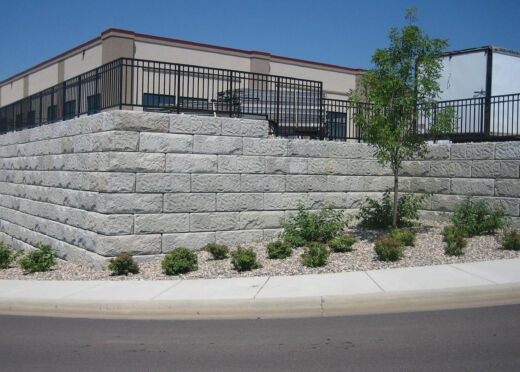

Beginnen Sie den Stützmauerbau immer bei der Aussenecke. 90° Aussenecken lassen sich mit dem Normalstein Eck (NE60) sehr einfach bauen, indem Sie diesen abwechselnd in Längs- und Querrichtung übereinander stapeln. Zur Verschiebesicherung der Ecksteine sollten diese im Überlappungsbereich mit einem hochwertigen Steinkleber verbunden werden. Bei der Mauerkrone wählen Sie den zum Fugenbild passenden Abschlussstein Eck links (AEL60) oder rechts (AER60).
Gestalten von Innenecken
Es gibt mehrere Varianten, wie eine 90° Innenecke gebaut werden kann. Bei dieser Variante wird am Ende der Blockreihe der Normalstein Eck (NE60) versetzt. Weil der Eckstein (NE60) keine Federerhöhung hat, kann bei der folgenden Blockreihe ein weiterer Eckstein (NE60) rechtwinklig gedreht darauf gesetzt werden. Zur Verschiebesicherung sind die Ecksteine (NE60) im Überlappungsbereich mit einem hochwertigen Steinkleber zu verkleben. Bei der Mauerkrone ist beim Eckpunkt der Abschlussstein zu bearbeiten.
Passstein zuschneiden
Beim Stützmauerbau gibt es immer wieder die Situation, dass ein Mauerstein in der Länge zugeschnitten werden muss. Damit diese individuelle Längenanpassung mit einem Trennschleifgerät (Trennjäger) auf der Baustelle ausgeführt werden kann, wurde der Passstein entwickelt. Messen Sie vor dem Versetzen des Passsteins im Mauerverband die gewünschte Blocklänge. Schneiden Sie anschliessend das freie Ende des Passsteins entsprechend zu. Mit dem Stockhammer kann die gerade Schnittkante der restlichen Steinstruktur optisch angeglichen werden. Es empfiehlt sich die bearbeiteten Passsteine im Mauerverband an verschiedenen Stellen zu platzieren.

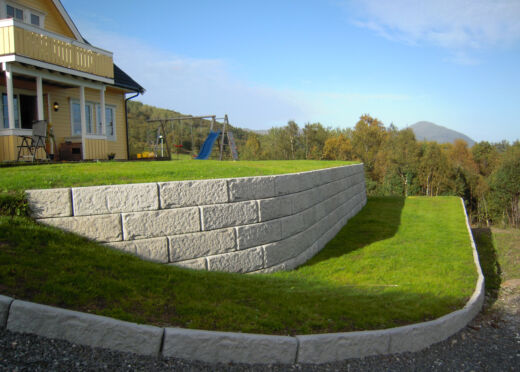

Aussenkurven

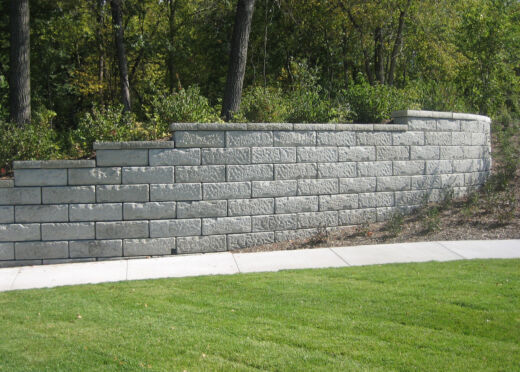

In Aussenkurven können die trapezförmigen Mauersteine ohne Bearbeitung spaltfrei aneinander gereiht werden. Der geometrisch kleinste Aussenradius mit ganzen Recon™ Blöcken ist 4 m (Empfehlung 5.7 m). Bei Mauern mit mehreren Steinreihen wird durch den Versatz bei Aussenkurven der Radius von unten nach oben zunehmend kleiner. Damit der Minimalradius der obersten Steinreihe nicht unterschritten wird, kann anhand der angegeben Tabelle bei geplanter Mauerhöhe der Minimalradius für die Basisreihe bestimmt werden. Für harmonisch geschwungene Kurvengeometrien empfehlen wir, grössere Kurvenradien als geometrisch möglich zu wählen. Sind sehr kleine Radien gefordert, versetzt man in der Kurve halbe Recon™ Blöcke.
Radius Tabelle für Aussenkurven mit ganzen Blöcken
| MAUERHÖHE | 0.82 m | 1.64 m | 2.46 m | 3.28 m | 4.10 m |
| Empfohlener min. Radius für Besisreihe | 6 m | 6.3 m | 6.6 m | 6.9 m | 7.2 m |
| Geometrisch möglicher min. Radius für Basisreihe | (4.3 m) | (4.6 m) | (4.9 m) | (5.2 m) | (5.5 m) |
Innenkurven
Bei Innenkurven wird der Radius mit zunehmender Mauerhöhe grösser. Als Minimalradius für die Basisreihe empfehlen wir bei Innenkurven mit ganzen Recon™ Blöcken 5.7 m. Sind engere Radien geometrisch notwendig, können für die Kurve halbe Recon™ Blöcke verwendet werden.
